如何评估真空玻璃封边材料的可靠性

发布日期：2025-03-14 来源: 浏览：

  真空玻璃封边材料是保持两层玻璃之间的真空度，防止气体泄漏，同时保证真空玻璃结构的稳固性。因此封边材料的可靠性直接影响真空玻璃的隔热、隔音性能和使用寿命。GB/T 38586-2020《真空玻璃》中的5.6耐久性试验是通过加速老化评估真空玻璃的耐久性，进而可以反映封边材料的可靠性。

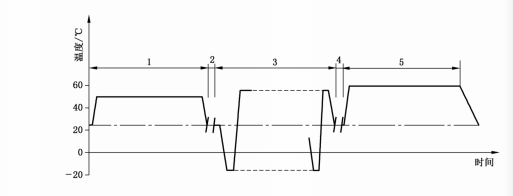

说明：

1——第1阶段耐紫外线辐照实验；
2——将试样从第1阶段试验箱转移到第2阶段试验箱；

3——第2阶段高低温循环试验

4——使用不同试验箱时，将样品从第2阶段试验箱转移到第3阶段试验箱；
5——第3阶段恒温恒湿试验箱。

  上图是真空玻璃的耐久性测试流程，主要包括耐紫外线辐照试验，高低温循环试验，恒温恒湿试验三个阶段。

1、耐紫外线辐照试验：用功率300 W，波长为315~380 nm，辐照强度≥40 W/m2的紫外灯照射168 h。其主要模拟真空玻璃在使用过程中太阳光照射时封边材料的耐候性。若太阳光照射下封边材料会释放气体，从而使真空玻璃内腔真空度降低，真空玻璃的传热系数升高。

2、高低温循环试验：温差作用下，真空玻璃变形会对封边材料产生剪切应力。另外封边材料与玻璃是两种不同的材料，两者的膨胀系数要尽可能接近。若封边材料与玻璃的热膨胀系数不匹配，在温差作用下会出现撕裂甚至玻璃自爆等情况。高低温循环试验是检验封边材料在高温和低温交变过程中，检验封边材料的抗剪切能力，以及封边材料与玻璃热膨胀系数的匹配情况。同时还验证封边材料在极端气候（寒带、热带地区），能否维持产品性能，避免因环境失效。

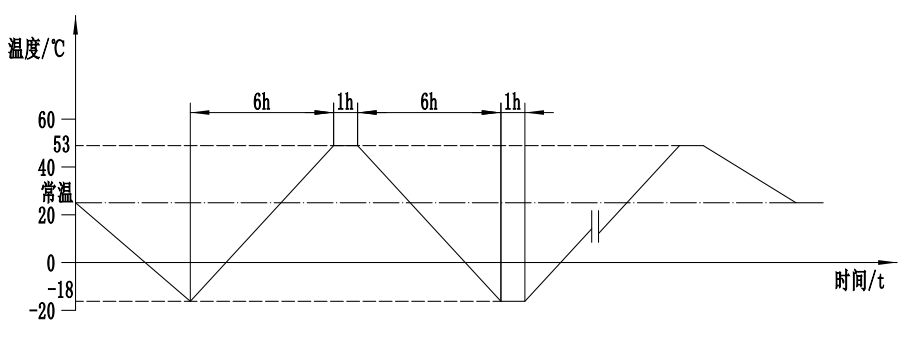

高低温交变试验条件：温度从-18℃到53℃，以14℃/h的速率变化，每个循环周期12小时，共56个循环。具体曲线如图2所示：

3、恒温恒湿试验：恒温恒湿试验是封边材料在湿热环境下的抗老化性能，以及当封边材料在长期湿热条件下长期处于膨胀状态时，玻璃与封边材料之间由应力长期积累是否会导致封边材料开裂的可能性。

恒温恒湿试验条件：温度58℃，湿度≥95%,时间为7周

兰迪钛金属真空玻璃在国检集团按照GB/T 38586-2020《真空玻璃》中的5.6耐久性试验完成测试，已取得检验报告。实验结果表明，兰迪钛金属真空玻璃用的封边材料质量可靠。
